- 软件介绍
天正建筑T20软件是基于AutoCAD平台进行开发的建筑绘图工具，它在天正系列软件中具有经典地位。T20版本整合了多种功能界面、行业标准数据和规范，采用全新的软件架构、底层数据结构以及用户交互界面，使操作更加流畅。软件内还配备了丰富的建筑工具箱，方便用户对已绘制的dwg图像进行二次编辑和加工，从而生成符合建筑行业要求的标准图纸。
相关软件版本说明及下载链接
AutoCAD2019中文版查看 AutoCAD2007中文版查看 浩辰CAD看图王官方版查看 天正暖通2021最新版查看
新版核心功能介绍

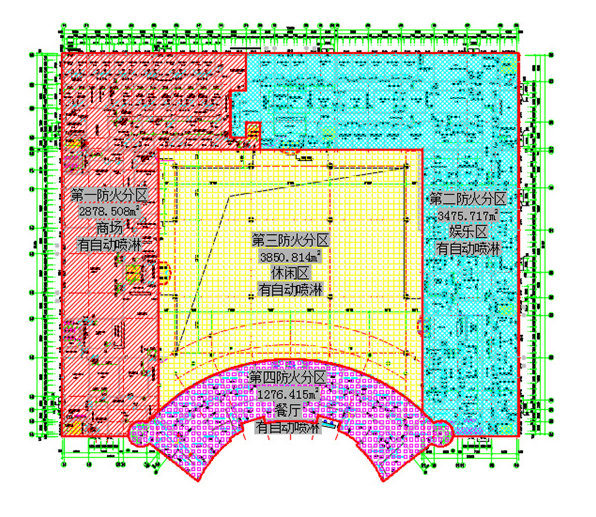

1.新增建筑防火模块
(1) 引入【标注设置】命令，便于设置防火分区的标注显示效果；
(2) 增加【分区创建】命令，实现快速标注并划定防火区域；
(3) 添加【面积修正】命令，用于调整和校准防火分区的总面积数据；
(4) 引入【局部喷淋】命令，专门设置具备局部喷淋系统的防火分区；
(5) 新增【楼板洞口】命令，支持为房间或防火区添加或删除洞口位置。
2.场地布局模块得到增强和完善
(1) 新增【红线退让】命令，可选择已有红线，输入不同距离实现分段退让，自动生成退让线；
(2) 改良【道路标高】功能，简化操作流程，增加对话框，支持不选基准线，通过两点直线计算标高；

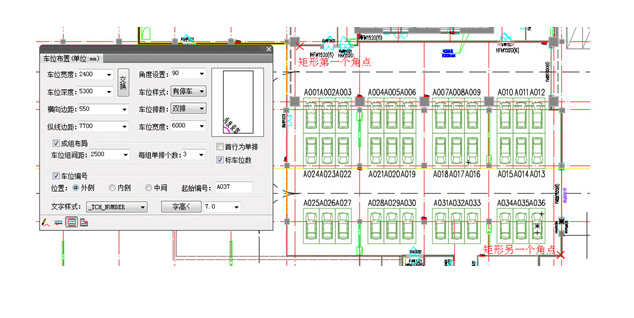

(3) 优化【车位布置】工具，增加矩形区域与闭合PL线两种布置方式，并支持成组操作；
(4) 新增【删除车位】命令，以快速去除不需要的停车位及其编号；
(5) 引入【车位编号】命令，对已存在的停车位按顺序进行编号管理。
3.其他改进措施
(1) 调整【绘制轴网】及【轴网标注】的对话框布局；
(2) 优化门窗插入及对象编辑界面，支持圆形洞口的绘制，同时增加门窗类型按钮，便于快速切换；
(3) 改进【绘制墙体】功能，墙宽参数列表现支持通过DEL键删除不需要的项；
(4) 【布尔运算】增强对防火分区对象的支持能力，以实现更复杂的模型处理。
天正建筑T20软件界面示意图
软件主要功能概述
1.自定义建筑专业构件
提供多种自定义对象，如墙、柱、门窗、房间、屋顶、阳台等，用户可以通过夹点调整、对象特性表修改或批量操作，灵活构建建筑模型。

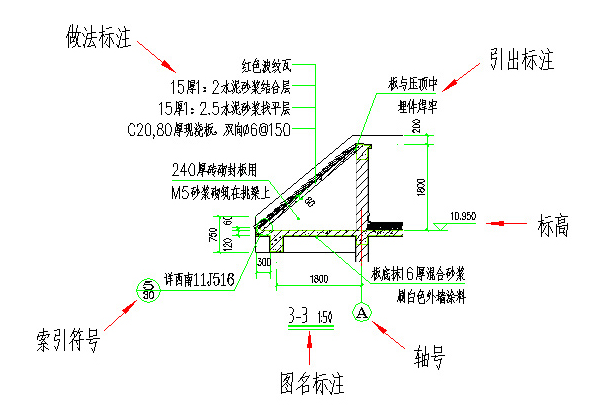

2.专业化标注系统
依据建筑绘图规范，开发出专用的尺寸、符号标注工具，支持轴号、尺寸线、符号标记的自定义操作，确保标注的精准与规范。

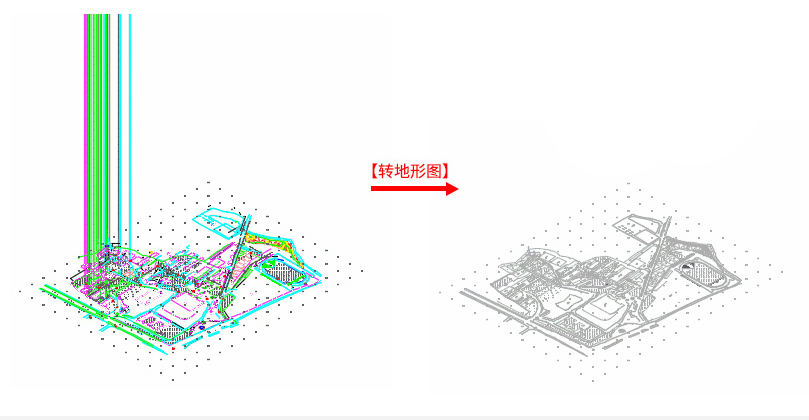

3.全方位场地布局功能

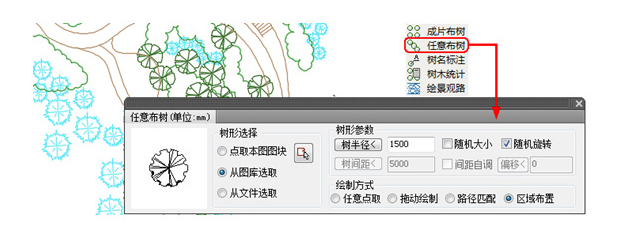

包括地图处理、道路和停车场布置、景观绿化设计，以及总图标注等多种场地规划功能，支持地下及地面空间的详细配置与标注。
4.创新建筑防火设计方案
支持快速创建多种防火分区，自动化设置灭火系统，符合规范的面积限制，并且可以添加洞口，提升设计效率与安全性。
常见问题解答
为何天正建筑在某些环境下运行速度偏慢？
因为天正采用了智能关联的自定义对象，为确保操作流畅，对硬件配置有较高要求。建议优化设置：
1. 在ShadeMode设为二维线框模式，关闭彩色坐标系图标；
2. 避免开启“加粗”和“填充”等视觉效果；
3. 采用多个文件分别存放不同平面图，避免合并到单一DWG；
4. 门窗三维模型尽量采用简洁版本，避免复杂模型；
5. 多视口显示时，减少视口数量，保持展示速度；
6. 字体建议使用AutoCAD的shx单线字体，避免Windows字体引起的延迟。
关于渲染问题：如果窗框与玻璃材质无法区分，可能是因为对象为复合图层，将不同部分设置不同颜色与材质即可实现真实效果。
在消隐状态下，“图形变线”操作生效需确保ShadeMode为二维线框，并避免红绿蓝三维坐标标志。
书写三维文字的方法包括：定义字体样式、在任意坐标系下输入文本、利用Express工具将文字转换为pline、使用建模工具中的线面加厚命令。
遇到严重错误导致程序退出，建议先复制备份文件，尝试逐层打开并粘贴内容进行修复，或从自动保存目录恢复自动存盘文件，以降低数据损失风险。
